產品信息

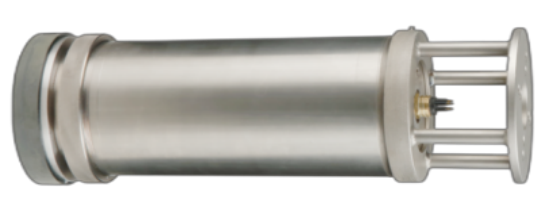

Geo Scope是一款小型的便攜式參量陣淺地層剖面系統，采用了單波束參量陣技術進行淺地層剖面勘探和精準的水深測量。
Geo Scope可以提供豐富的頻率選擇。原頻率包括100/200/300KHz可選，差頻覆蓋寬，同時提供測深結果和穿透數據。設備換能器耐壓外殼可定制化，標準產品擁有2000m和6000m耐壓兩個版本，結構設備小巧便攜，易于安裝和搭載，GPS外接即可，非常適合ROV，AUV等潛器平臺的集成使用。
產品特點
小巧便攜
成熟的參量陣技術
多頻定制化選擇
安裝配置簡單
多種材料外殼可選，滿足各種場景需求
一體化、分體式結構可選擇
基本參數
型號 | GS-100 | GS-200 | GS-300 |
原頻頻率 | 85-115kHz | 180-220kHz | 270-330kHz |
差頻頻率 | 5-25kHz | 10-35kHz | 10-35kHz |
脈沖長度 | 0.05-1ms | 0.05-1ms | 0.05-1ms |
脈沖類型 | CW, Chirp可選 | CW, Chirp可選 | CW, Chirp可選 |
發射速率 | 最大10ping/秒 | 最大10ping/秒 | 最大10ping/秒 |
輸出功率 | >3kW | >3kW | >3kW |
原頻張角 | ~5deg | ~3.8deg | ~3.6deg |
差頻張角 | 5-6deg | 3.4-4deg | 4-5deg |
原頻聲脈級 | >238dB/uPa@1m 100Khz | >238dB/uPa@1m 200Khz | >237dB/uPa@1m 300Khz |
差頻聲脈級 | >194dB/uPa@1m 20Khz | >194dB/uPa@1m 20Khz | >194dB/uPa@1m 30Khz |
動態范圍 | >110dB | >110dB | >110dB |
距離分辨率 | <0.04m | <0.04m | <0.04m |
穿透能力 | <40m（取決于底質地類型和噪音情況） | <25m（取決于底質地類型和噪音情況） | <15m（取決于底質地類型和噪音情況） |
作用距離 | <150m | <100m | <50m |
姿態補償 | 提供Heave的校正和補償 | 提供Heave的校正和補償 | 提供Heave的校正和補償 |
功耗 | <35W | <35W | <35W |
供電 | 24VDC / 220VAC轉24VDC | 24VDC / 220VAC轉24VDC | 24VDC / 220VAC轉24VDC |
通訊 | 外接網口，RS485轉USB，PC端控制 | 外接網口，RS485轉USB，PC端控制 | 外接網口，RS485轉USB，PC端控制 |
外部接口 | GPS，姿態傳感器 | GPS，姿態傳感器 | GPS，姿態傳感器 |
數據采集軟件 | 標配GS-2016聲吶數據處理軟件，亦可以定制第三方軟件， 如SonarWiz。 | 標配GS-2016聲吶數據處理軟件，亦可以定制第三方軟件， 如SonarWiz。 | 標配GS-2016聲吶數據處理軟件，亦可以定制第三方軟件， 如SonarWiz。 |
