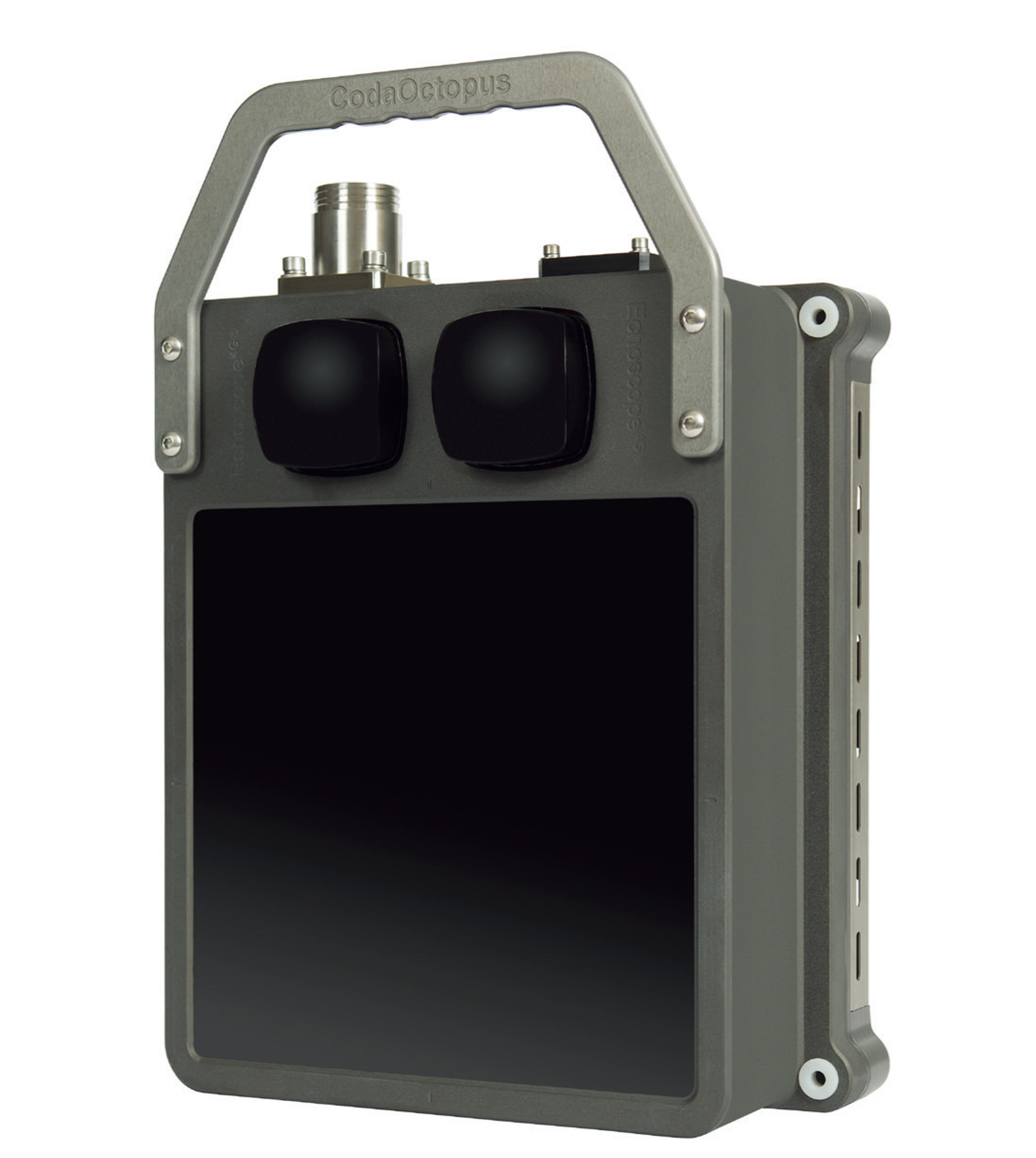

Echoscope4G?實時三維圖像聲吶
產品信息
CodaOctopus公司推出了高分辨率第四代Echoscope4G?三維實時聲吶產品系列。該系列產品升級至第四代高性能硬件，系統更輕、更小、更精確、更動態、更省錢和省電。圍繞獨特的專利技術構建，可以從每次聲波傳輸中生成一個由逾16000個水深探測點組成的完整三維模型。隨著聲波傳輸?shù)母?，該三維模型每秒可更新20次。Echoscope4G? 的探測密度遠遠超過其他聲吶的探測密度，能夠利用獲專利的統計繪制技術，進一步提高圖像的清晰度，呈現給用戶直觀且易于理解的圖像。

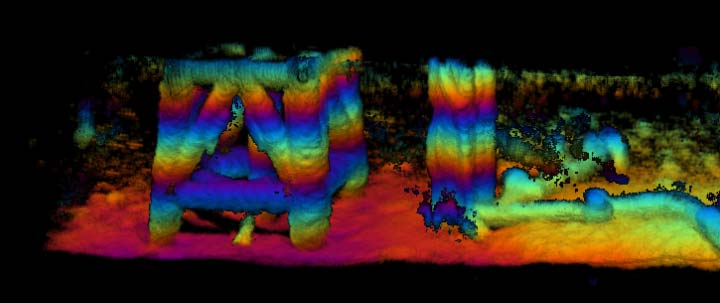

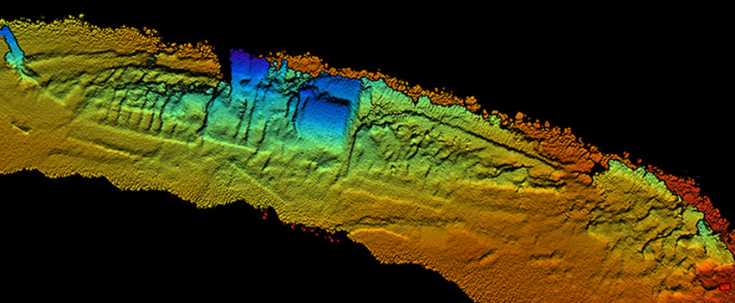

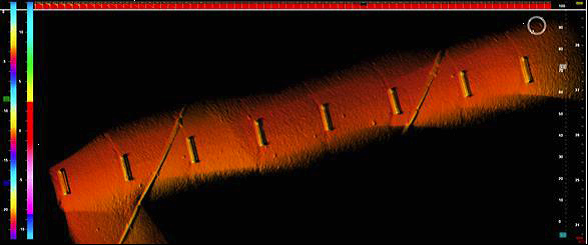

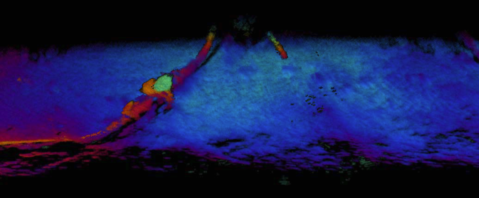

在進行測繪和檢查任務時，Echoscope? 的特殊脈沖形成方式，允許聲吶在通過目標物后，可從不同角度識別目標物。這使復雜的海底結構物能夠被測繪出來，且可信程度和細節遠遠超出可以通過使用替代方法實現的任何測繪圖。無論是部署在內陸水道工程還是大規模海上石油和天然氣項目中，Echoscope4G? 實時 3D 聲吶都能提供高清晰度的水下環境圖像。
基本參數
型號 | Echoscope4G? （ROV/AUV應用） | Echoscope4G? Surface（淺水部署） | Echoscope4G? C500（ROV/AUV應用） | Echoscope4G? C500 Surface（淺水部署） |
性能 | 雙頻或 超寬角三頻（XD） | 雙頻或 超寬角三頻（XD） | 雙頻 | 雙頻 |
頻率 | 雙頻：375 和 630kHz 可使用軟件調節 超寬角三頻：240/375 和 630kHz 可使用軟件調節 | 雙頻：375 和 630kHz 可使用軟件調節 超寬角三頻：240/375 和 630kHz 可使用軟件調節 | 375 和 630kHz 可使用軟件調節 | 375 和 630kHz 可使用軟件調節 |
波束數量 | 128 x 128 (共計16,384) | 128 x 128 (共計16,384) | 128 x 64 (總計8,192) | 128 x 64 (總計8,192) |
最大探測距離 | 雙頻： 375kHz時120m 630kHz時80m 超寬角三頻：240kHz時150m 375kHz時120m 630kHz時80m | 雙頻： 375kHz時120m 630kHz時80m 超寬角三頻：240kHz時150m 375kHz時120m 630kHz時80m | 375kHz時120m 630kHz時80m | 375kHz時120m 630kHz時80m |
最小探測距離 | 0.5m | 0.5m | 0.5m | 0.5m |
量程分辨率 | 2cm | 2cm | 2cm/3cm | 2cm/3cm |
數據更新率 (ping 率) | 可達20 Hz，軟件可調節 | 可達20 Hz，軟件可調節 | 可達20 Hz，軟件可調節 | 可達20 Hz，軟件可調節 |
視場角覆蓋 | 雙頻：50o ⅹ 50o, 24o x 24o 超寬角三頻：90o x 44o, 50o x 50o, 24o x 24o | 雙頻：50o ⅹ 50o, 24o x 24o 超寬角三頻：90o x 44o, 50o x 50o, 24o x 24o | 50o x 50o, 24o x 24o； | 50ox50o, 50o x 25o, 25o x 50o, 25o x 25o ，軟件可調節 |
波束間角 | 雙頻：0.39o 或 0.19o 超寬角三頻：0.70o 到 0.19o | 雙頻：0.39o 或 0.19o 超寬角三頻：0.70o 到 0.19o | 375kHz時0.39o (水平) x 0.78o (垂直) 630kHz時0.19o (水平) x 0.38o (垂直) | 375kHz時0.39o (水平) x 0.78o (垂直) 630kHz時0.19o (水平) x 0.38o (垂直) |
尺寸 (長 x 寬 x 高) (除去接頭和把手部分) | 雙頻：328mm x 300mm x 145mm 超寬角三頻：328mm x 300mm x 156mm | 雙頻：320 x 293 x 124 mm 超寬角三頻：320 x 293 x 135 mm | 232mm x 300mm x 147mm | 232mm x 300mm x 147mm |
空氣中重量 | 雙頻：20.6 kg 超寬角三頻：21 kg | 雙頻：11.5 kg 超寬角三頻：12 kg | 14.9kg； | 9.4kg |
水中重量 | 10.9 kg | 4kg | 8.0kg； | 3.25kg |
功耗 | 3 - 6A，24V直流 | 2 - 6A，24V直流 | 2 - 6A，24V直流 | 2 - 6A，24V直流 |
耐壓深度 | 250m，600m，3000m ，4000m 可選； | 20m | 250m，600m，3000m，4000m可選； | 20m |
聲吶探頭至甲板單元 | 供電：24V DC 控制：RS232 串口纜 數據通訊：100Mb行業標準以太網 單電纜同時用于供電、數據傳輸通訊和控制 | |||
產品應用
