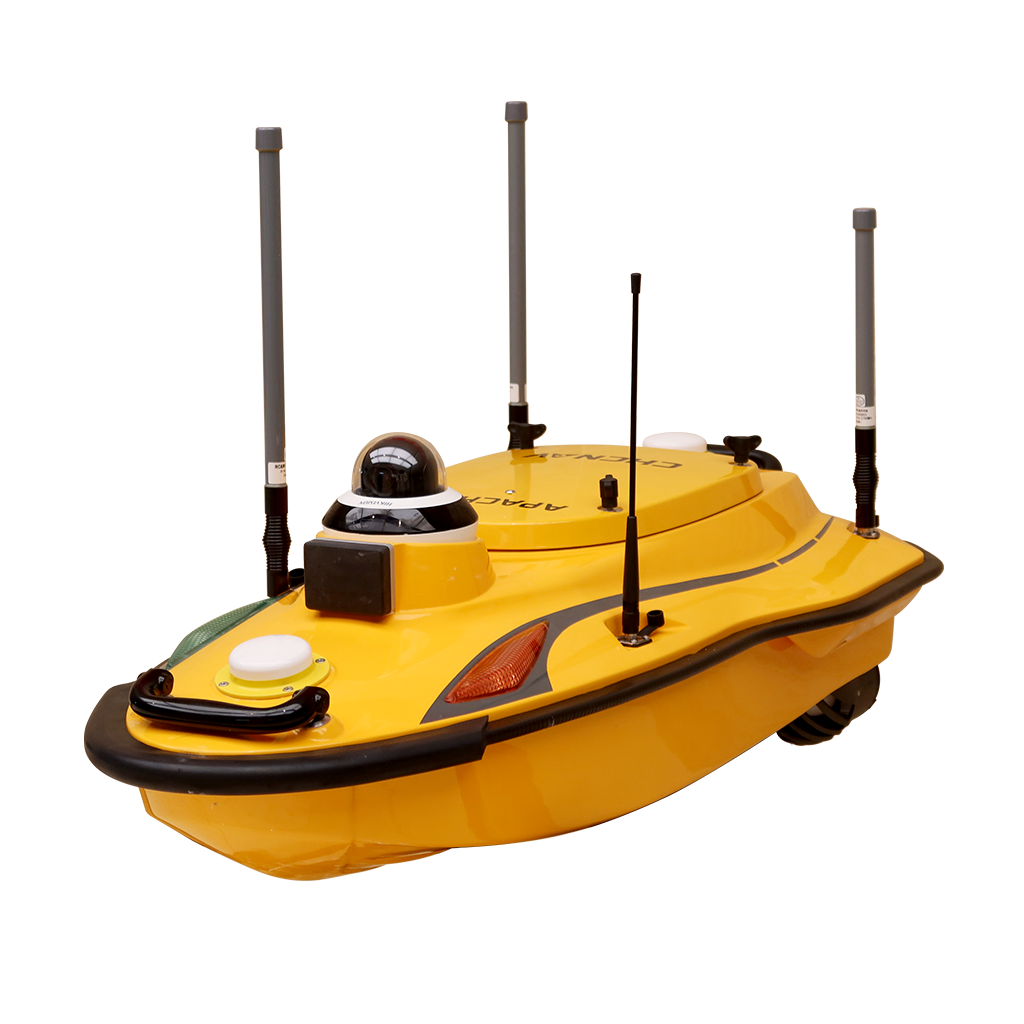

華微3號Pro無人測量船
產品信息

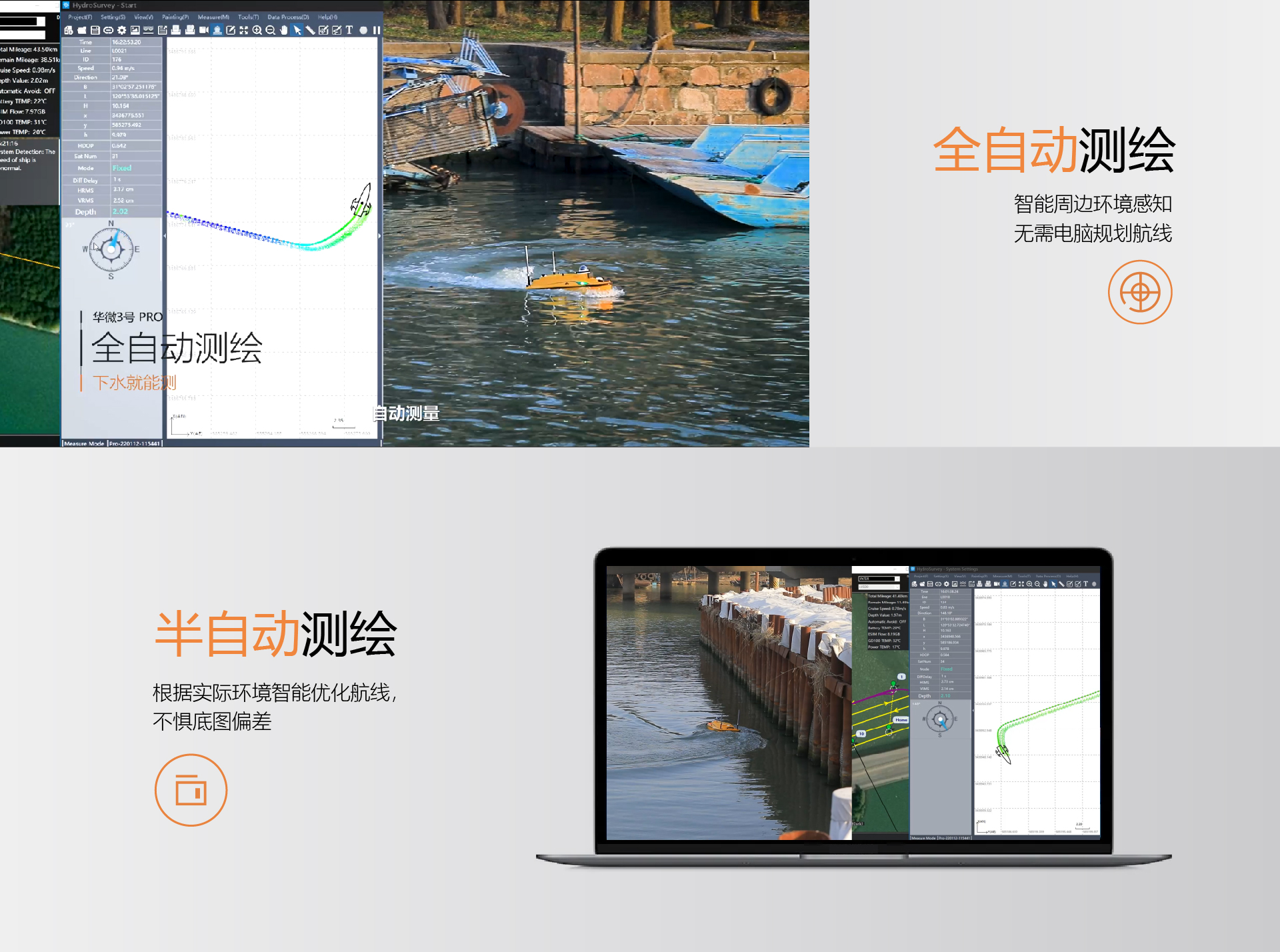

華微3號Pro可應用于河道斷面測量、工程地形測繪、航道港口疏浚及水庫庫容計算等水下地形測繪項目。全碳纖維船體超輕便，操作簡單，省時省力，雙層船殼耐撞防沉沒，IP67防塵防水，筑牢安心壁壘，盡享測繪自由。半嵌式馬達，低阻力船體，8m/s最大船速讓你輕松駕馭高速河流。創新設計“半自動測繪”技術智能優化航線，“全自動測繪”更能無需布設航線，自動感知，自動測量，下水就能干活！全球網絡制式，數據隨時隨地傳輸，更有PPK后差分技術彌補網絡區域空白。慣導功能實現橋下測量，IMU姿態補償提高測量精度，電源盒子均衡放電，支持熱插拔、斷電續測保障全天候連續作業。搭載全新D270便攜測深儀，時感知水溫，修正聲速，后處理軟件波形疊加顯示，更高精度，更有依據！
產品特點
基本參數
| 項目 | 內容 | 參數 |
|---|---|---|
船體 | 船體尺寸 | 1050×550×390mm |
材質 | 高分子聚酯碳纖維、凱夫拉布 | |
船體自重 | 6Kg | |
最大載重 | 30Kg | |
抗風浪等級 | 3級風，2級浪 | |
船型 | 三體船 | |
GNSS | 船體內置GNSS雙天線，無需外接RTK | |
防水防塵 | IP67 | |
吃水 | 9cm | |
指示燈 | 雙色燈，可指示定位信號狀態和差分源 | |
視頻 | 360°全向視頻 | |
安全 | 淺灘自動倒車、毫米波避障自動避障和視頻視察 | |
避障距離 | 0.2~40m | |
避障范圍 | 俯仰*方位：14°*112°，最多支持64個目標同時探測跟蹤 | |
防護措施 | 船身配備防撞條，安全可靠，雙層船殼防沉沒 | |
動力 | 動力類型 | 電動 |
電機類型 | 無刷電機 | |
轉向類型 | 無舵機轉向，支持倒車 | |
馬達功率 | 單馬達最大800W | |
馬達轉速 | 最大7200rpm | |
馬達安裝方式 | 插拔設計、易拆換 | |
防水草方式 | 半嵌入式涵道式設計、防水草罩 | |
電池規格 | 32.6V 24.5Ah*4可充電鋰電池 | |
供電方式 | 支持單電池獨立供電，雙電池均衡供電 | |
電池更換 | 支持熱插拔更換 | |
續航時間 | 6h@2m/s，選配可達12h@2m/s | |
最大船速 | 8m/s | |
通訊控制 | 基站通訊 | 電臺&網絡&CORS |
數據通訊 | 標配4G（支持LTE-FDD、LTE-TDD、UMTS、GSM全球網絡制式）&網橋&電臺 | |
遙控通訊 | 2.4GHz電臺&4G&網橋 | |
視頻通訊 | 4G&網橋 | |
遙控距離 | 智能遙控2公里、4G無限制、網橋2公里 | |
SIM卡槽 | eSIM和Nano卡槽 | |
接口 | 2*RJ45網口、3*RS232串口、1*RS485串口、1*PPS | |
控制模式 | 手動&半自動&免規劃全自動 | |
主控防水防塵 | IP67 | |
軟件系統 | 控制功能 | 任務規劃、可實現自主導航、船體參數控制、總航行里程統計、剩余里程提醒、多角度視頻 |
數據采集功能 | 支持坐標轉換、軌跡、水深、波形實時顯示，支持軟件與無人船本地多通道存儲 | |
數據后處理功能 | 支持單波束數據后處理，支持波形圖疊加顯示，支持姿態改正 | |
自檢 | 開機系統自檢，異常語音提醒； 巡航速度異常語音提醒； 流量監控與提醒 | |
返航邏輯 | 低電量自動返航、失聯自動返航（擇近路徑返航） | |
定位系統 | 衛星系統 | BDS B1/B2、GPS L1/L2、Galileo E1/E5、SBAS、QZSS |
通道 | 432通道 | |
冷啟動 | ＜30s | |
初始化時間 | ＜5s（典型值） | |
單點定位精度 | 平面1.5m、垂直2.5m | |
SBAS定位精度 | 平面50cm、垂直85cm | |
DGNSS定位精度 | 平面40cm+1ppm、垂直80cm+1ppm | |
RTK定位精度 | 平面±8mm+1ppm、垂直±15mm+1ppm | |
定向精度 | 0.2°（1m基線） | |
慣導精度 | 6°/h；20S精度衰減1m | |
IMU更新率 | 200Hz | |
測深系統 | 數據類型 | 華測格式、NMEA SDDPT/SDDBT和原始波形 |
操作系統 | Linux | |
液晶屏 | 1.46英寸，分辨率128×128 | |
WiFi | 802.11n-2.4G | |
藍牙 | BT5.0，向下兼容BT2.x | |
主機重量 | 840g | |
測深范圍 | 0.15-300m | |
測深精度 | ±1cm+0.1%h（h為水深） | |
水溫傳感器 | -55℃~+100℃，實時修正聲速 | |
分辨率 | 1cm | |
最大采樣率 | 30Hz | |
頻率 | 200KHz/25KHz | |
波束開角 | 6.5°±1°（200kHz）/28°±1°（25kHz） | |
供電電壓 | 10-36V DC或100-240V AC適配器 | |
防塵防水 | IP67 | |
最大發射功率 | 300W | |
功耗 | 10W | |
接口 | RS232 |
本公司產品技術參數及配置如有變更，恕不另行通知。
