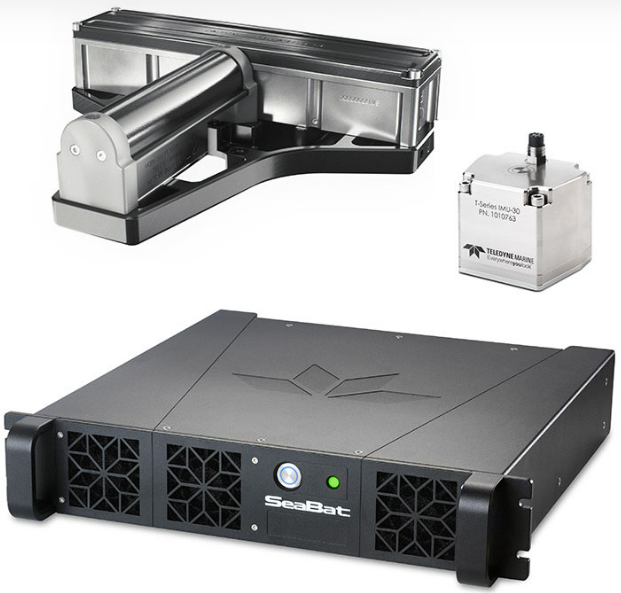

SeaBat T51-R多波束測深儀
產品信息
SeaBat T51-R是SeaBat T系列產品線的新成員，基于SeaBat T50技術，分辨率是T50的四倍。SeaBat T51-R是業內一款創新型800kHz聲吶，能高程度地測量細節并同時實現高達7倍水深的掃測效率，真的是兩全其美！
除了800kHz獨特的性能，SeaBat T51-R還靈活提供了350-430kHz的低頻范圍，用于滿足長量程的測量需求，是一款適用于所有場合的真正靈活的解決方案。
SeaBat T51配有定制的自主AI聲吶控制功能，這是SeaBat的獨特創新，在提供可靠數據的同時無需操作聲吶，做到真正解放雙手，提高測量效率，減少工作負擔。
產品特點
? 創新、頻率靈活的 700-800kHz 聲吶陣列，實現高達7倍水深掃測效率和超高分辨率，助您項目決策。
? 提供靈活的350-430kHz低頻，可滿足傳統和長量程測量需求，大限度地提高聲吶使用率。
? 自主AI Sonar Controls 功能——能讓操作者關注控制聲吶以外的其他任務。
? 卓越的純凈數據，超高的數據質量，更高效的測量，更少的處理時間。
? 3年標準質保期，讓您高枕無憂。
基本參數
輸入電壓 | 100-230VAC 50/60Hz | |||
換能器電纜長度 | 25m（標準長度），可選：10m, 50m或100m | |||
溫度（操作/存儲） | 機架式聲吶處理器：-5°C ~ +45°C/ -20°C~ +70°C 聲吶水下單元：-2°C ~ +36°C/ -30°C~ +70°C | |||
尺寸（高X寬X深mm） | 重量（空氣/水） | |||
T51接收陣（EM7222） | 102*460*90.7 | 8.2/3.9 kg | ||
T51發射陣（TC2186） | 86.6*93.1*280 | 5.4/3.4 kg | ||
機架式安裝聲吶處理器 *標準19英寸安裝支架 | 88（2U）*478*462 | 12.3-13.8 kg | ||
Teledyne 20/30型IMU | 123*118*95.6 | 3.0/1.6 kg | ||
T51聲學性能 | 350-430kHz | 700-800kHz | ||
垂直航跡波束角度 | 0.5° | 0.25° | ||
平行航跡波束角度 | 1° | 0.5° | ||
波束數量 | 10-1024 | |||
最大掃寬 | 10°-170° | |||
典型作業水深（CW） | 200米 | ＞85米 | ||
最大作業水深（CW） | 300 米 | Est. ＞125米 | ||
典型作業水深（FM） | 225 米 | ＞85米 | ||
最大作業水深（FM） | 350米 | Est.＞150米 | ||
Ping率（受量程限制） | 最高可達50ping/s | |||
脈沖長度（CW） | 30 – 300μs | |||
脈沖長度（FM） | 300μs – 5ms | |||
測深分辨率 | 6mm | |||
耐壓水深（聲吶探頭） | 50米 | |||
橫搖/縱搖 | 艏向 | 涌浪 | 真實涌浪 | |
Teledyne 20型慣導 | 0.02° | 0.015° | 5cm/5% | 2cm/2% |
Teledyne 30型慣導 | 0.01° | 0.010° | 5cm/5% | 2cm/2% |
選配 POSPac MMS后處理軟件。選配Fugro MarineStar?星站差分。 | ||||
產品應用

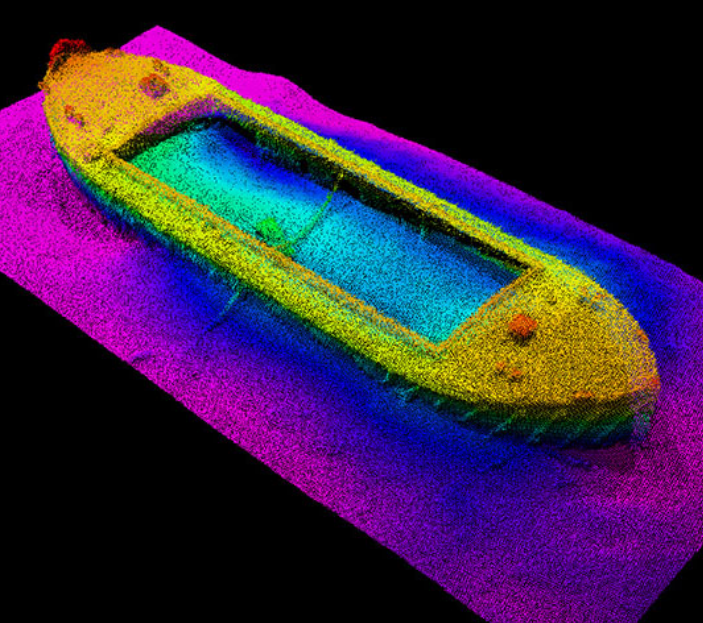

水下沉船掃側
