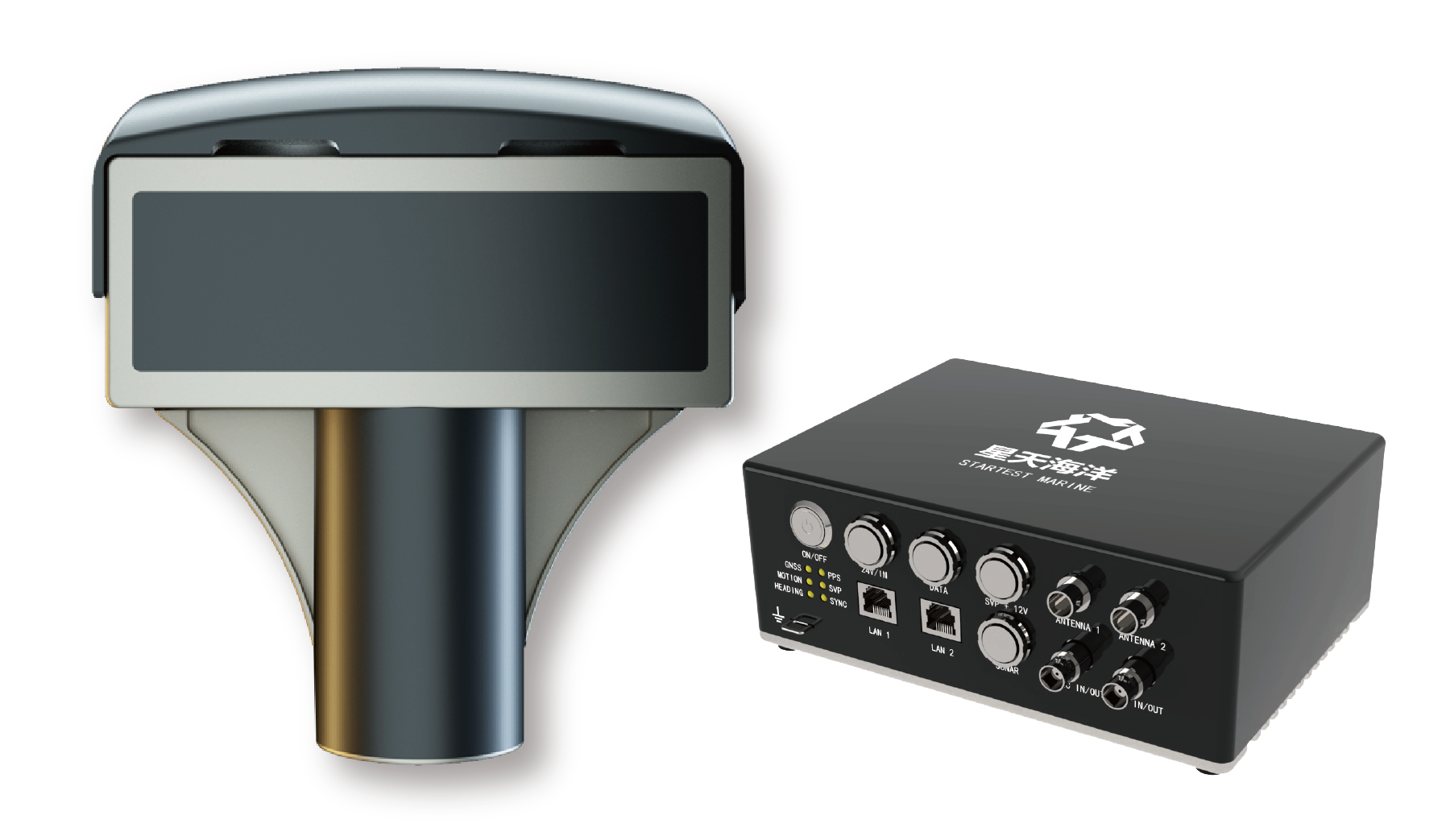

GeoBeam400M便攜式多波束測深系統
產品信息
憑借對海洋勘測與探測技術、產品與應用的深入研究與理解，星天海洋自主研發的GeoBeaｍ400M可以滿足廣大客戶群體的輕便式作業的迫切需求，專注于新一代小型智能化、集成化、高精度、免校準的便攜式多波束系統。
該產品充分體現了行業發展的理念，保證了測量精度的同時，緊湊小巧，智能輕便，功耗低，隨時隨地進行快速測量，打破了傳統多波束的施測局限性。GeoBeam400M便攜式多波束系統，單人即可輕松施測，其緊湊特性更適宜于USV/AUV/ROV等多平臺搭載，拓展式多樣化作業。
GeoBeam400Ｍ便攜式多波束系統，超高性價比，超集成化多波束測深系統，新一代測繪神器，你值得擁有。
產品特點
01 體積小：一個背包全搞定 聲納：268mm×228mm×101mm；接口盒：196mm×142mm×73mm；
02 重量輕：?jiǎn)稳瞬鹧b無壓力 聲納：5kg（鈦合金）；接口盒：1.5kg；
03 功耗低：一塊電池測一天 整機功耗小于60W；可連續工作10小時；
04 性能高：精度密度再升級 波束數可選，可達1024個；分辨率最大可達0.75cm；
05 一體化：即插即用免校準 一體化航姿設計，免校準；設備小巧、輕便、安裝使用便捷。
06 平臺強：超級算力增效率 應用全新的數字處理平臺，優化架構與算法。
07 功能多：一機多能更便捷 具有底檢測、側掃、水柱等多種數據圖像。
08 全國產：一學就會好上手 全中文數據顯控、采集、后處理軟件。
基本參數
| 聲吶參數 | |
| 型號 | GB400M |
| 工作頻率 | 400kHz |
| 波束寬度 | 1°×2° |
| 波束開角范圍 | 150° |
| 測深范圍 | 0.2 －150m |
| 測深分辨率 | 0.75cm |
| 測深模式 | 等角/等距 |
| 最大 Ping 率 | 60Hz |
| 信號形式 | CW/FM |
| 耐壓等級(聲學探頭) | 50m |
| 免安裝校準 | 有 |
| 近場聚焦 | 有 |
| 水體成像 | 有 |
| 側掃成像 | 有 |
| 實時橫搖穩定 | 有 |
| 內置航向精度(GNSS 有效) | 0.1°(2m 基線) |
| 內置姿態精度(GNSS 有效) | 0.05° |
| 水平定位精度 | 2cm+1ppm(RTK) 0.6m(SBAS)/1.2m(單點) |
| 升沉精度 | 5cm / 5%量程 |
| 電氣參數 | |
| 供電電壓 | DC18~36V(Type:24V)或AC100~240V50/60Hz |
| 最大功率 | 60W |
| 數據接口 | 千兆以太網 |
| 輸出接口 | 3.3V TTL |
| 輔助設備接口 | RS232 |
| 電纜長度 | 標配 15m(可定制) |
| 軟件配置 | |
| 顯控軟件 | GeoBeamControl |
| 采集軟件 | GeoBeamSurvey |
| 處理軟件 | GeoBeamProcessor |
